BETONOVÉ NÁDRŽE TYPU ND
Prefabrikované betonové nádrže ND se využívají jako žumpy, septiky, jímky, nádrže na dešťovou vodu, menší požární, retenční, vsakovací a zemědělské nádrže, armaturní, čerpací i vodoměrné šachty, popř. k domovním nebo kořenovým ČOV.
Nádrž typu ND konstruujeme jako objekt vhodný pro umístění pod zem. Je samonosný, staticky únosný a vyztužený. Standardní variantu instalujeme do prostor pochozích i pojezdných vozidly s celkovou hmotností do 3,5 t. Zesílená varianta je vhodná u zatížení do 40 t (v místech pod parkovišti nebo komunikacemi).
V případě varianty pro pojezd nákladními vozidly je výška nádrže dle typizované tabulky, přičemž celková výška sestavy vč. stropu má o 5 cm více. Tu lze také individuálně upravit dle požadavku zákazníka. Nádrže je možné propojovat a celkovou kapacitu tak navýšit.
Standardně tvoří vstup průchod ve stropu o rozměru 0,6 x 0,6 m. V případě zájmu jej ale můžeme osadit skruží, konusem a poklopy třídy A15 až D400 o požadovaném rozměru. Podle přání zákazníka provádíme do nádrže vývrty opatřené systémovým gumovým těsněním pro připojení potrubí, popř. zajistíme i další otvory ve stěnách a stropech.
Systém těsnění nádrží a potrubí dovoluje montáž nádrže i v nepříznivých klimatických podmínkách. Standardně je dovolený zásyp 0,5-1,5 m nad stropem, v případě individuálního posouzení lze nádrže umístit hlouběji. Hladina podzemní vody může dosahovat maximálně horního líce stropu nádrže, je však potřeba spočítat vztlak, aby nádrž nevyplavala.
Po instalaci se dá nádrž ihned zahrnout. Podle druhu použitých materiálů těsnění a v závislosti na klimatických podmínkách může po jejich vytvrzení (0 hod., nebo až 24 hod.) investor výrobek ihned používat.
Klíčové vlastnosti
- vyráběné v objemech od 6 do 24 m3

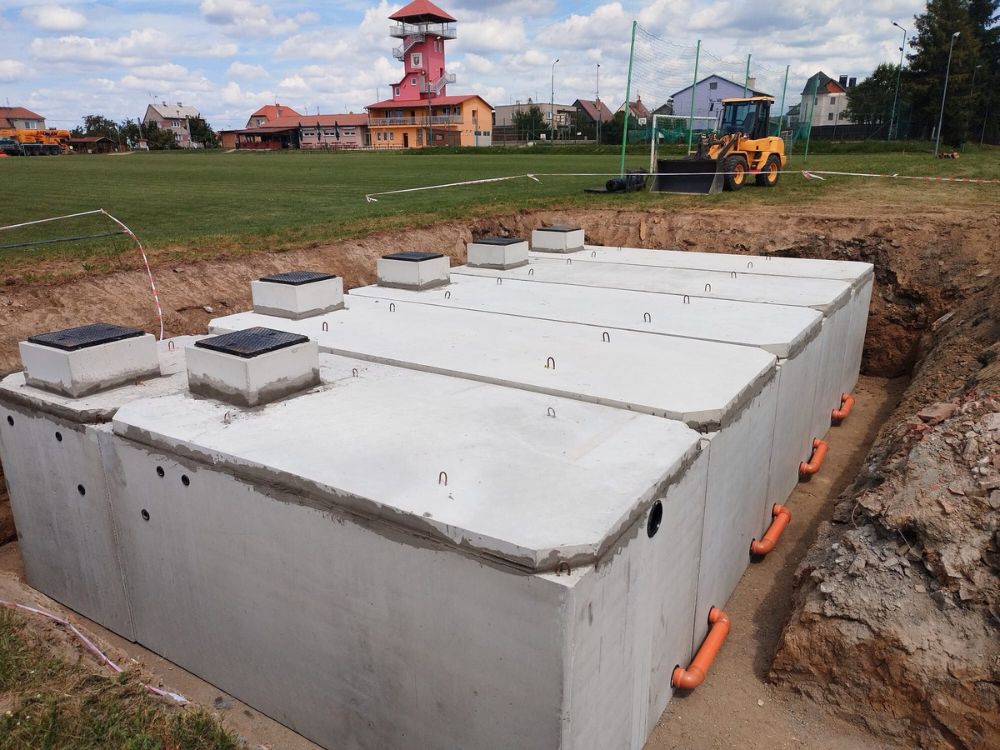

- možnost propojování a tvoření sestav s větším užitným objemem
- v klasické i zesílené variantě
- tvarová variabilita
- lze instalovat i do míst s výskytem spodní vody
- vhodné pro pojezd vozidel do 3,5 t (standardní varianta) nebo 40 t (zesílená varianta)

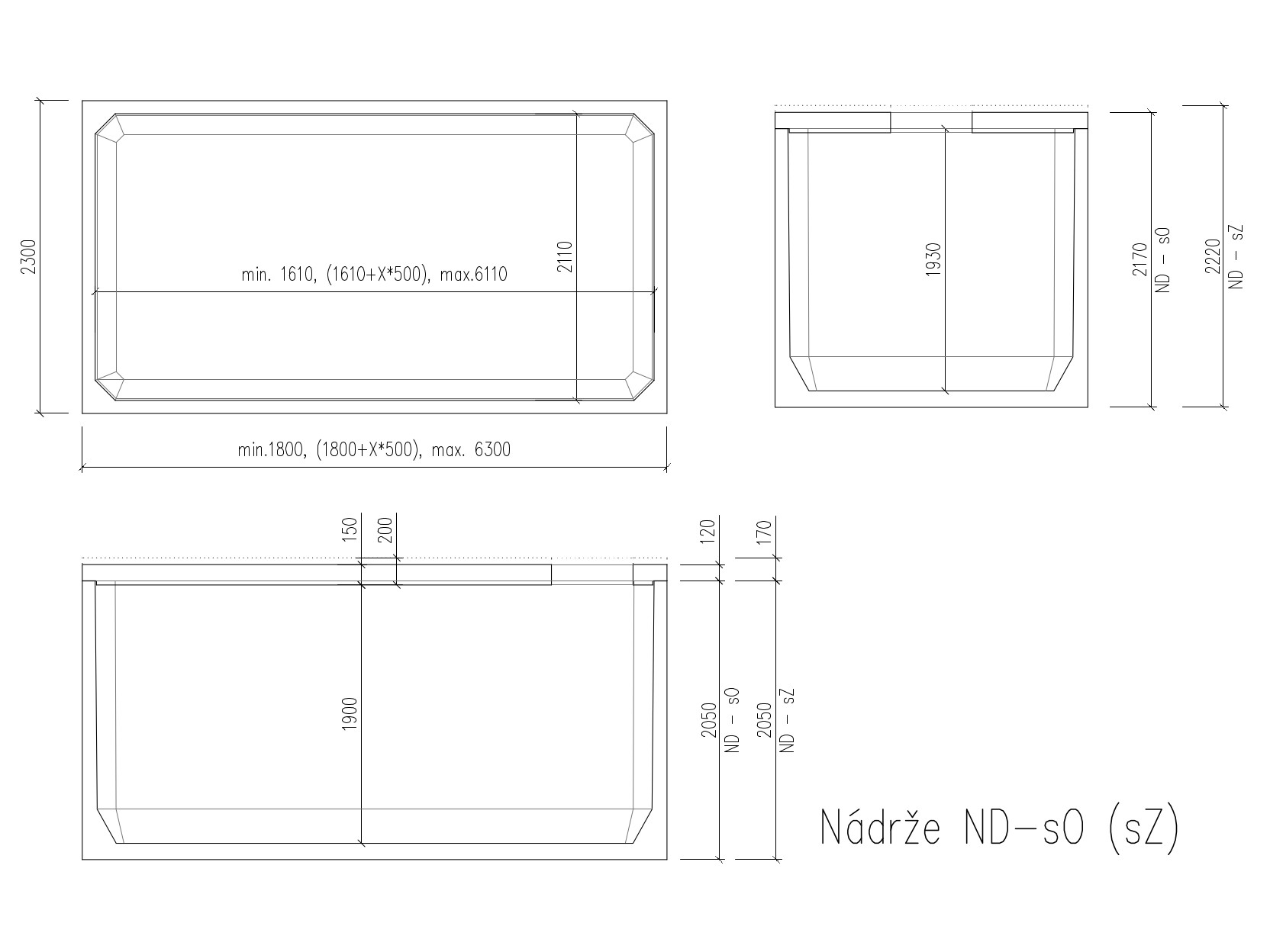

Nádrže typu ND – standardní varianta
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| ND-6 | 230 x 180 x 217 | 211 x 161 x 190 | 5,9 | 7,8 |
|
|
|
| ND-8 | 230 x 230 x 217 | 211 x 211 x 190 | 7,9 | 9,3 | |||
| ND-10 | 280 x 230 x 217 | 261 x 211 x 190 | 9,9 | 10,8 | |||
| ND-12 | 330 x 230 x 217 | 311 x 211 x 190 | 11,9 | 12,1 | |||
| ND-14 | 380 x 230 x 217 | 361 x 211 x 190 | 13,9 | 13,3 | |||
| ND-16 | 430 x 230 x 217 | 411 x 211 x 190 | 15,9 | 14,8 | |||
| ND-18 | 480 x 230 x 222 | 461 x 211 x 190 | 17,9 | 17,5 | |||
| ND-20 | 530 x 230 x 222 | 511 x 211 x 190 | 19,9 | 19 | |||
| ND-22 | 580 x 230 x 222 | 561 x 211 x 190 | 21,9 | 20,8 | |||
| ND-24 | 630 x 230 x 222 | 611 x 211 x 190 | 23,9 | 22,3 |
Nádrže typu ND – zesílená varianta
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| ND-6Z | 230 x 180 x 222 | 211 x 161 x 190 | 5,9 | 8,5 |
|
|
|
| ND-8Z | 230 x 230 x 222 | 211 x 211 x 190 | 7,9 | 10,4 | |||
| ND-10Z | 280 x 230 x 222 | 261 x 211 x 190 | 9,9 | 11,8 | |||
| ND-12Z | 330 x 230 x 222 | 311 x 211 x 190 | 11,9 | 13,3 | |||
| ND-14Z | 380 x 230 x 222 | 361 x 211 x 190 | 13,9 | 14,7 | |||
| ND-16Z | 430 x 230 x 222 | 411 x 211 x 190 | 15,9 | 16,2 | |||
| ND-18Z | 480 x 230 x 222 | 461 x 211 x 190 | 17,9 | 17,7 | |||
| ND-20Z | 530 x 230 x 222 | 511 x 211 x 190 | 19,9 | 19,3 | |||
| ND-22Z | 580 x 230 x 222 | 561 x 211 x 190 | 21,9 | 21,1 | |||
| ND-24Z | 630 x 230 x 222 | 611 x 211 x 190 | 23,9 | 22,6 |
*výpočtová hmotnost dílu, skutečná hmotnost dílu se může lišit až o 6 % vzhledem ke stáří betonu
Další výkresy a technické listy najdete na stránce Sekce pro partnery - projekční podklady.
Jaká je cena
Cenu vám rádi sdělíme po vyplnění poptávky, kde zjistíme potřebné informace, které cenu ovlivňují.
