Betonové nádrže, žumpy, typu - "ND" - přehled nádrží "ND"

Tyto prefabrikované betonové samonosné nádrže jsme tvarově a staticky optimalizovali, z toho důvodu jsou velmi odolné až do přejezdu vozidly do hmotnosti 40t. Nádrže jsou vyráběné v objemech od 6 m³ do 24 m³. Nádrže jsou staticky dimenzované na kombinaci zatížení - zásyp 1,5m, úroveň hladiny podzemní vody dosahující po úroveň stropu nádrže a přejezd těžkými vozidly do 40t. Vstup do jímek je standardně tvořen otvorem ve stropu rozměru 0,6 x 0,6m, který lze na objednávku umístit podle požadavků zákazníka.

Vstupní otvor je možné na zakázku osadit skruží nebo konusem. Samozřejmostí je instalace poklopů do třídy D400 o požadovaném rozměru. Do nádrže provádíme vývrt podle požadavků zákazníka se systémovým gumovým těsněním pro připojení plastového potrubí. Cena jímky je zákazníkovi nabídnuta položkovou cenovou nabídkou, včetně dopravy a montáže, na základě poptávky. Prodej a montáže jímek zajišťuje společnost db Betonové jímky s.r.o.





Betonové žumpy typu - "J" - přehled žump "J"

Tyto betonové žumpy jsou samonosné a nevyžadují žádné další statické zajištění, jsou vyráběné v objemech od 3,2 m3 do 17,8 m3. Žumpy se skládaní z dílu se dnem, případně z dílu bez dna a stropu „S“, který je pojízdný vozidly do 2,5t při zásypu 0,6m - 1,1m. Vstup do žump je tvořen otvorem ve stropu rozměru 0,6 x 0,6m, který lze na objednávku umístit podle požadavků zákazníka. Vstupní otvor je možné opatřit pochůzným nebo pojezdným poklopem a vyrovnávacími rámečky pro vyrovnání do úrovně terénu.

Do žumpy je možné podle požadavků zákazníka osadit hrdlo s gumovým těsněním pro připojení přítokového potrubí. Žumpy typu "J" nejsou vhodné pro osazení do míst se zvýšenou hladinou podzemní vody. V případě výskytu podzemní vody, může tato hladina dosahovat maximálně do úrovně 0,3m pod úroveň stropu žumpy.



Betonové žumpy typu - "V, S, M" - přehled žump "V, S, M"

Žumpy typu V, S, M jsou silnostěnné betonové žumpy, které není nutné žádným způsobem dále staticky zajišťovat. Tyto žumpy je možné umístit v případě použití zesíleného stropu "Z24", nebo "Z40" do prostor pojížděných osobními vozidly až do 40t. Žumpa je vhodná pro osazení do míst se zvýšenou hladinou podzemní vody. Pouze je nutné zajistit čerpání podzemní vody v průběhu montáže a do vytvrzení těsnící hmoty. Tyto žumpy jsou tvořeny vždy 1 dílem se dnem, příslušným počtem dílů bez dna a stropem.

Objem žump je od 3,2 m3 do 23 m3. Vstupní otvor je tvořen otvorem ve stropu o rozměrech 0,6 x 0,6m, který lze umístit podle požadavků zákazníka. Vstupní otvor je možné opatřit pochůzným nebo pojezdným poklopem a vyrovnávacími rámečky vyskládanými do úrovně terénu. Do sestavy je možné podle požadavků zákazníka osadit hrdlo s gumovým těsněním pro připojení přítokového potrubí.





Žumpy jsou betonovány jedním licím cyklem bez vzniku pracovní spáry, ZARUČUJEME VODOTĚSNOST zkouškou dle ČSN 75 0905!



Jak velkou jímku potřebujete



Orientační velikost žumpy může být vypočtena podle následujícího vzorce:

V = S x O x i

V ... Objem žumpy
S ... Spotřeba vody (uvažuje se 150 l/os/den) - můžete však vycházet z Vaší historické spotřeby nebo průměrné spotřeby dle ČSÚ - v roce 2011 byla průměrná spotřeba pitné vody v domácnosti 88 l/os/den.
O ... Počet osob žijících v domácnosti
i ... Interval vyvážení ve dnech - (14-30) - pokud budete uvažovat vyvážení jednou za 14 dní až jednou měsíčně.

Při návrhu je však vhodné uvažovat také objem místního fekálního vozu, který bude žumpu vyvážet. V tomto případě je ekonomické navrhovat velikost žumpy na 1 nebo 2 násobek objemu fekálního vozu, aby při jízdě nevezl poloprázdný fekál a tím se Vám neprodražovala doprava.

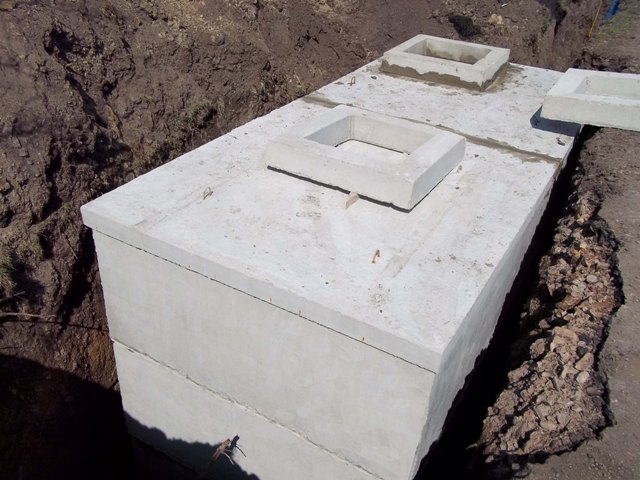

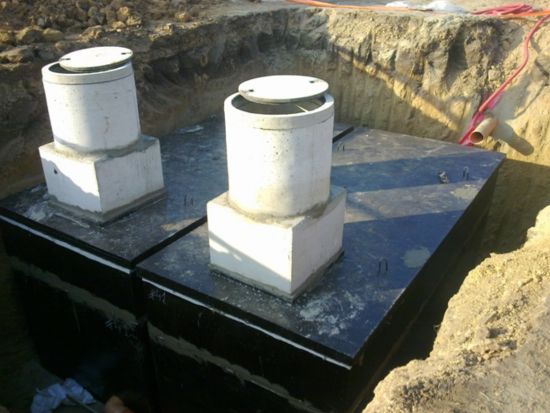

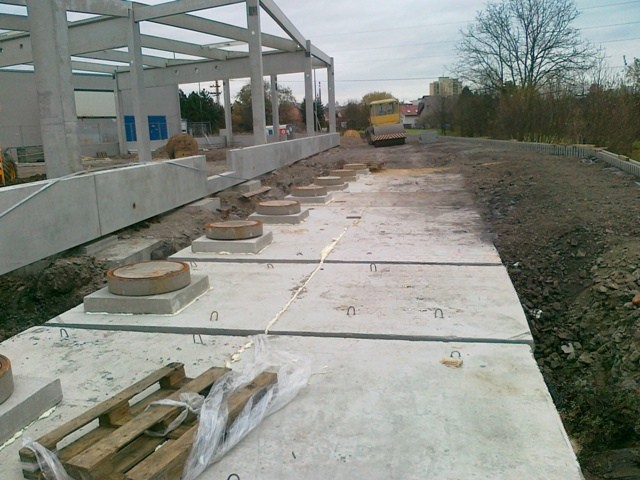

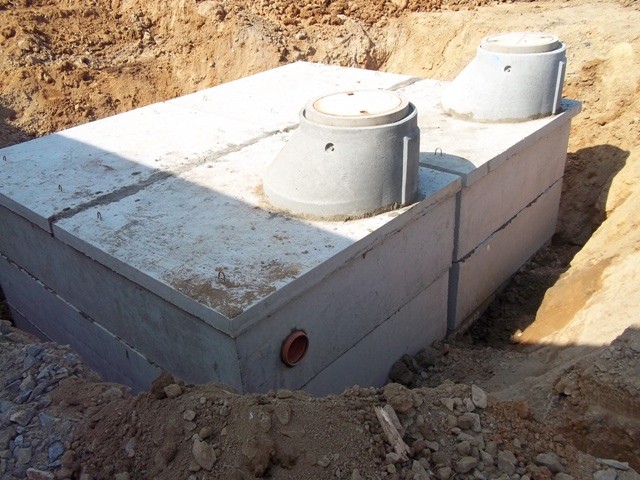

Realizované projekty

Naše rodinná firma má více než 30letou tradici a každý rok vyrobíme a nainstalujeme více než 500 jímek, septiků i nádrží na vodu. Vyrábíme jímky, které vás přežijí. Seznamte se s projekty, na kterých jsme pracovali, a zjistěte o nás víc.
