SEKCE PRO PARTNERY – PROJEKČNÍ PODKLADY
Staňte se na naším partnerem a získejte projekční podporu včetně individuálních konzultací. K malým i velkým konceptům.
Kontaktujte nás telefonicky na čísle: 732 323 244 nebo prostřednictvím e-mailu: jimky@db-jimky.cz. Projekční podklady k jednotlivým typům nádrží si můžete stáhnout níže.
Betonové nádrže typu J – standardní varianta
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| J030 | 190 x 160 x 154 | 170 x 140 x 130 | 3,0 | 4,47 |
|
|
|
| J037 | 190 x 160 x 184 | 170 x 140 x 160 | 3,7 | 4,85 | |||
| J044 | 190 x 160 x 214 | 170 x 140 x 190 | 4,4 | 5,35 | |||
| J052 | 260 x 190 x 154 | 240 x 170 x 130 | 5,2 | 6,5 | |||
| J064 | 260 x 190 x 184 | 240 x 170 x 160 | 6,4 | 7,25 | |||
| J076 | 260 x 190 x 214 | 240 x 170 x 190 | 7,6 | 7,9 | |||
| J091 | 430 x 190 x 154 | 410 x 170 x 130 | 9,1 | 9,9 | |||
| J112 | 430 x 190 x 184 | 410 x 170 x 160 | 11,2 | 10,8 | |||
| J132 | 430 x 190 x 214 | 410 x 170 x 190 | 13,2 | 11,45 | |||
| NÁDRŽE DVOUKOMOROVÉ | |||||||
| J088p | 430 x 190 x 154 | (261 x 170 x 130)+ (140 x 170 x 130) | 8,8 | 10,55 |
|
|
|
| J108p | 430 x 190 x 184 | (261 x 170 x 160)+ (140 x 170 x 160) | 10,8 | 11,65 | |||
| J129p | 430 x 190 x 214 | (261 x 170 x 190)+ (140 x 170 x 190) | 12,9 | 12,6 | |||
Betonové nádrže typu J – zesílená varianta
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| J030Z | 190 x 160 x 159 | 170 x 140 x 130 | 3,0 | 4,57 |
|
|
|
| J037Z | 190 x 160 x 189 | 170 x 140 x 160 | 3,7 | 4,95 | |||
| J044Z | 190 x 160 x 219 | 170 x 140 x 190 | 4,4 | 5,45 | |||
| J052Z | 260 x 190 x 159 | 240 x 170 x 130 | 5,2 | 6,6 | |||
| J064Z | 260 x 190 x 189 | 240 x 170 x 160 | 6,4 | 7,35 | |||
| J076Z | 260 x 190 x 219 | 240 x 170 x 190 | 7,6 | 8 | |||
| J091Z | 430 x 190 x 159 | 410 x 170 x 130 | 9,1 | 10 | |||
| J112Z | 430 x 190 x 189 | 410 x 170 x 160 | 11,2 | 10,9 | |||
| J132Z | 430 x 190 x 219 | 410 x 170 x 190 | 13,2 | 11,55 | |||
| NÁDRŽE DVOUKOMOROVÉ | |||||||
| J088pZ | 430 x 190 x 159 | (261 x 170 x 130)+ (140 x 170 x 130) | 8,8 | 11,12 |
|
|
|
| J108pZ | 430 x 190 x 189 | (261 x 170 x 160)+ (140 x 170 x 160) | 10,8 | 12,2 | |||
| J129pZ | 430 x 190 x 219 | (261 x 170 x 190)+ (140 x 170 x 190) | 12,9 | 13,16 | |||
Podrobné informace k betonovým nádržím typu J
Betonové nádrže typu ND – standardní varianta
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| ND-6 | 230 x 180 x 217 | 211 x 161 x 190 | 5,9 | 7,8 |
|
|
|
| ND-8 | 230 x 230 x 217 | 211 x 211 x 190 | 7,9 | 9,3 | |||
| ND-10 | 280 x 230 x 217 | 261 x 211 x 190 | 9,9 | 10,8 | |||
| ND-12 | 330 x 230 x 217 | 311 x 211 x 190 | 11,9 | 12,1 | |||
| ND-14 | 380 x 230 x 217 | 361 x 211 x 190 | 13,9 | 13,3 | |||
| ND-16 | 430 x 230 x 217 | 411 x 211 x 190 | 15,9 | 14,8 | |||
| ND-18 | 480 x 230 x 222 | 461 x 211 x 190 | 17,9 | 17,5 | |||
| ND-20 | 530 x 230 x 222 | 511 x 211 x 190 | 19,9 | 19 | |||
| ND-22 | 580 x 230 x 222 | 561 x 211 x 190 | 21,9 | 20,8 | |||
| ND-24 | 630 x 230 x 222 | 611 x 211 x 190 | 23,9 | 22,3 |
Betonové nádrže typu ND – zesílená varianta
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| ND-6Z | 230 x 180 x 222 | 211 x 161 x 190 | 5,9 | 8,5 |
|
|
|
| ND-8Z | 230 x 230 x 222 | 211 x 211 x 190 | 7,9 | 10,4 | |||
| ND-10Z | 280 x 230 x 222 | 261 x 211 x 190 | 9,9 | 11,8 | |||
| ND-12Z | 330 x 230 x 222 | 311 x 211 x 190 | 11,9 | 13,3 | |||
| ND-14Z | 380 x 230 x 222 | 361 x 211 x 190 | 13,9 | 14,7 | |||
| ND-16Z | 430 x 230 x 222 | 411 x 211 x 190 | 15,9 | 16,2 | |||
| ND-18Z | 480 x 230 x 222 | 461 x 211 x 190 | 17,9 | 17,7 | |||
| ND-20Z | 530 x 230 x 222 | 511 x 211 x 190 | 19,9 | 19,3 | |||
| ND-22Z | 580 x 230 x 222 | 561 x 211 x 190 | 21,9 | 21,1 | |||
| ND-24Z | 630 x 230 x 222 | 611 x 211 x 190 | 23,9 | 22,6 |
Podrobné informace k betonovým nádržím typu ND
Betonové nádrže typu NO – standardní horizontální varianta (na ležato)
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| NO208 | 311 x 360 x 260 | 281 x 330 x 230 | 20,8 | 19,8 |
|
|
|
| NO380 | 542 x 360 x 260 | 512 x 330 x 230 | 38,0 | 30 | |||
| NO552 | 773 x 360 x 260 | 743 x 330 x 230 | 55,2 | 40,2 | |||
| NO724 | 1004 x 360 x 260 | 974 x 330 x 230 | 72,4 | 50,4 | |||
| NO896 | 1235 x 360 x 260 | 1205 x 330 x 230 | 89,6 | 60,6 | |||
| NO1068 | 1466 x 360 x 260 | 1436 x 330 x 230 | 106,8 | 70,8 | |||
| NO1240 | 1697 x 360 x 260 | 1667 x 330 x 230 | 124,0 | 81 | |||
| NO1412 | 1928 x 360 x 260 | 1898 x 330 x 230 | 141,2 | 91,2 | |||
| NO1584 | 2159 x 360 x 260 | 2129 x 330 x 230 | 158,4 | 101,4 | |||
| NO1756 | 2390 x 360 x 260 | 2360 x 330 x 230 | 175,6 | 111,6 | |||
| NO1928 | 2621 x 360 x 260 | 2591 x 330 x 230 | 192,8 | 121,8 | |||
| NO2100 | 2852 x 360 x 260 | 2822 x 330 x 230 | 210,0 | 132 |
Betonové nádrže typu NO – zesílená horizontální varianta (na ležato)
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| NO208Z | 311 x 360 x 265 | 281 x 330 x 230 | 20,8 | 21 |
|
|
|
| NO380Z | 542 x 360 x 265 | 512 x 330 x 230 | 38,0 | 32,2 | |||
| NO552Z | 773 x 360 x 265 | 743 x 330 x 230 | 55,2 | 43,4 | |||
| NO724Z | 1004 x 360 x 265 | 974 x 330 x 230 | 72,4 | 54,6 | |||
| NO896Z | 1235 x 360 x 265 | 1205 x 330 x 230 | 89,6 | 65,8 | |||
| NO1068Z | 1466 x 360 x 265 | 1436 x 330 x 230 | 106,8 | 77 | |||
| NO1240Z | 1697 x 360 x 265 | 1667 x 330 x 230 | 124,0 | 88,2 | |||
| NO1412Z | 1928 x 360 x 265 | 1898 x 330 x 230 | 141,2 | 99,4 | |||
| NO1584Z | 2159 x 360 x 265 | 2129 x 330 x 230 | 158,4 | 110,6 | |||
| NO1756Z | 2390 x 360 x 265 | 2360 x 330 x 230 | 175,6 | 121,8 | |||
| NO1928Z | 2621 x 360 x 265 | 2591 x 330 x 230 | 192,8 | 133 | |||
| NO2100Z | 2852 x 360 x 265 | 2822 x 330 x 230 | 210,0 | 144,2 |
Betonové nádrže typu NO – standardní vertikální varianta (na stojato)
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | VNITŘNÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | HMOTNOST [t]* | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| NO208 | 311 x 260 x 360 | 281 x 230 x 330 | 20,8 | 19,8 |
|
|
|
| NO380 | 542 x 260 x 360 | 512 x 230 x 330 | 38,0 | 30 | |||
| NO552 | 773 x 260 x 360 | 743 x 230 x 330 | 55,2 | 40,2 | |||
| NO724 | 1004 x 260 x 360 | 974 x 230 x 330 | 72,4 | 50,4 | |||
| NO896 | 1235 x 260 x 360 | 1205 x 230 x 330 | 89,6 | 60,6 | |||
| NO1068 | 1466 x 260 x 360 | 1436 x 230 x 330 | 106,8 | 70,8 | |||
| NO1240 | 1697 x 260 x 360 | 1667 x 230 x 330 | 124,0 | 81 | |||
| NO1412 | 1928 x 260 x 360 | 1898 x 230 x 330 | 141,2 | 91,2 | |||
| NO1584 | 2159 x 260 x 360 | 2129 x 230 x 330 | 158,4 | 101,4 | |||
| NO1756 | 2390 x 260 x 360 | 2360 x 230 x 330 | 175,6 | 111,6 | |||
| NO1928 | 2621 x 260 x 360 | 2591 x 230 x 330 | 192,8 | 121,8 | |||
| NO2100 | 2852 x 260 x 360 | 2822 x 230 x 330 | 210,0 | 132 |
Podrobné informace k velkoobjemovým nádržím typu NO
Betonové nádrže typu V
| OZNAČENÍ NÁDRŽE | VNĚJŠÍ ROZMĚRY [cm] | OBJEM NÁDRŽE [m3] | VÝKRES PDF | VÝKRES DWG | TECHNICKÝ LIST |
| V 240 A | 415 x 240 x 164 | 10,4 | DWG | TECHNICKÝ LIST | |
| V 240 B | 415 x 240 x 236 | 16,3 | DWG | TECHNICKÝ LIST | |
| V 240 C | 415 x 240 x 308 | 22,1 | DWG | TECHNICKÝ LIST | |
| V 240 D | 415 x 240 x 380 | 27,9 | DWG | TECHNICKÝ LIST | |
| V 185 A | 415 x 185 x 164 | 7,7 | DWG | TECHNICKÝ LIST | |
| V 185 B | 415 x 185 x 236 | 12,0 | DWG | TECHNICKÝ LIST | |
| V 185 C | 415 x 185 x 308 | 16,3 | DWG | TECHNICKÝ LIST |
Podrobné informace k nádržím typu V

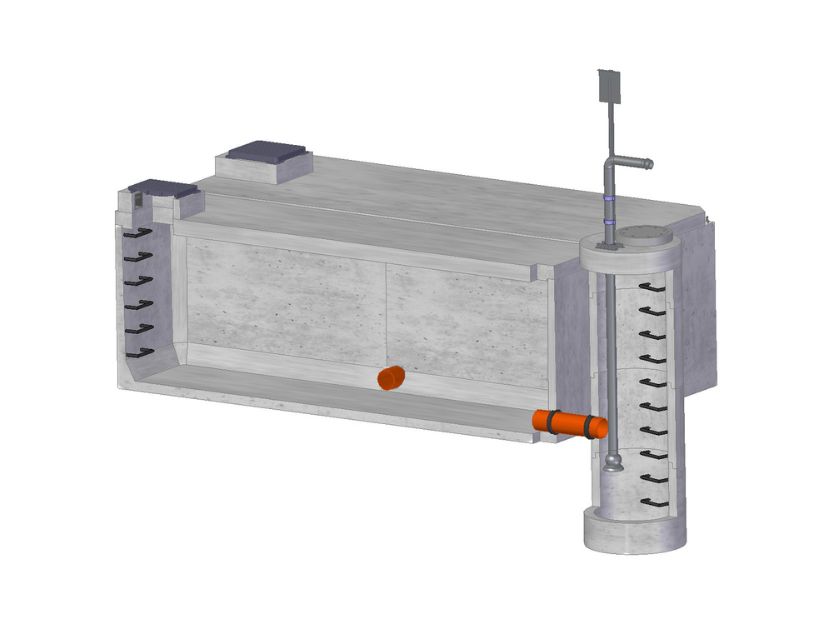

Požární nádrže splňující ČSN 75 2411 – „Zdroje požární vody“
| OZNAČENÍ NÁDRŽE | UŽITNÝ OBJEM NÁDRŽE [m3] | POŽÁRNÍ OBJEM NÁDRŽE [m3] | VÝKRES PDF | VÝKRES DWG | SCHÉMA/TECHNICKÝ LIST |
| PN14 | 14,8 | 14 | DWG |
|
|
| PN22 | 23,1 | 22 | DWG | ||
| PN35 | 36,4 | 35 | DWG | ||
| PN45 | 47,8 | 45 | DWG | ||
| PN50 | 50,5 | 50 | DWG | ||
| PN72 | 75,1 | 72 | DWG |
Podrobné informace k požárním nádržím
Chcete se stát naším partnerem?
Neváhejte nás kontaktovat telefonicky na čísle: 732 323 244 nebo prostřednictvím e-mailu: jimky@db-jimky.cz.
* výpočtová hmotnost dílu, skutečná hmotnost dílu se může lišit až o 6 % vzhledem ke stáří betonu
